微粒子可視化技術的由來

伴隨著現在制造技術的細微化，因為微粒子污染而造成品質低落的問題層出不窮，依照制造的過程，從上游到下游都可看見此問題。目前普通使用的方法僅能 檢測微粒子的數量及大小，并無法得知來源，因此新研發了能夠將現場產生的現象轉換成影像，開發了空氣中以及液體浮游粒子可視化的系統，可第一時間將現場的情報資料轉換成影像畫面。



微粒子可視化技術原理

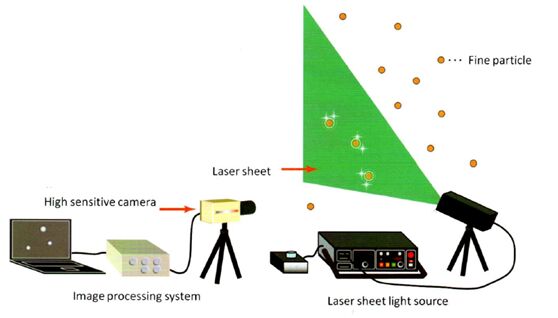

利用雷射光照射微粒子后產生微弱散射光后被高感度鏡頭捕捉，傳輸至電腦進行影像處理后轉換成影片顯示出來。





現行系統的特長

可看見即時散布微粒子的靜態及動態影像、比微粒子計數器有較寬廣的量測范圍。 可利用系統取得超闊動態影像范圍-從細微的粒子到較粗大的粒子。



產品特色：

運用高感度攝影機

1、最高規格型號：

ESKY-TP-H ：于暗房中可看至0.1um懸浮粒子，即使在一般環境燈光下仍舊可觀看到微小粒子。

2、可視化范圍：

例如：室內環境中揚起之微粒子、機器缺口及人類打噴嚏等…藉由可視化皆可察看。

3、近距離觀察主體：

人類無法靠近或深入的機臺內部及真空狀態，微粒子可視化糸統可透過機臺 的View port觀測至內部的情況。

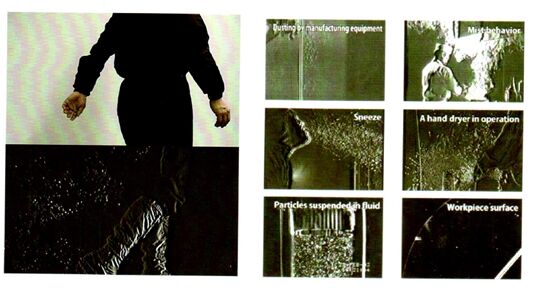

上部圖片是一個正常拍攝到的圖像，而下部圖像為使用可視化系統所產生的畫面，在日常環境中使用肉眼檢測幾乎是沒有灰塵的，但影像告訴我們，當我們走路時有這么多粉塵揚起。 



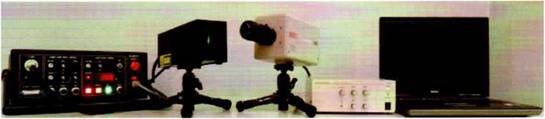

ESKY-TP-H



這款型號在微粒子可視化系統中是擁有最高等級的靈敏度。在暗房的測試環境中，它可成功地檢測到0.1 um微粒子。另搭配了 2.5W高功率輸出的532nm綠色雷射光光源，它具有廣泛的應用，包括空氣流動、細微顆粒和粗大顆粒的可視化。 此儀器結合高感光攝影鏡頭與廣視角來捕捉細小顆粒，看到環境中肉眼無法觀察到現象。



ESKY-TP-CCD

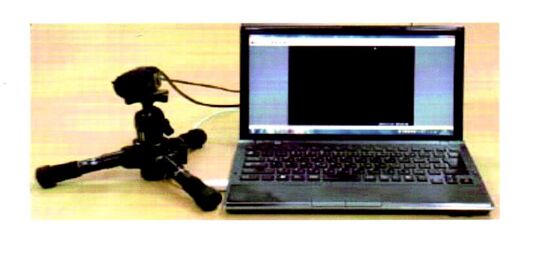

此款綠光雷射為波長532nm，相較於Type-H為較低的輸出功率，而Camera 的尺寸也相對縮小許多，增加了空間節省和易於操作的特點。Type-CCD是項非 常良好的產品，不僅輕巧且針對於黑色背景的清晰度也非常高。

產品規格：

		ESKY-TP-H	ESKY-TP-CCD
暗房敏感指數	0.5m	0.1 um	0.5um
	2m	0.3um	1.0um
圖像處理系統
名稱		FPVS特別高感光攝像頭	緊湊型高靈敏度CCD攝像頭
成像器件		高靈敏電視攝像管	高靈敏度CCD
單比		超過57分貝	超過52分貝
調節器	主機	外部	內部
	差分功能	◎	-
	增益控制	〇	〇
	靈敏度控制	〇	-
	傾斜角度控制	-	-
幀率		NTSC:29.97fps	30fps(BA:1/60)
攝像機圖像輸出		兩個BNC端口	一個BNC端口
標準附帶的軟件		粒子眼 粒子眼 SCF粒子眼查看器	粒子眼 粒子眼 SCF粒子眼查看器
主要選項	攝像頭監控	-	-
	直接錄制PC	〇	選項
	專用光學鉗工	532納米	選項（532納米，需要另一個鏡頭）
激光狀光源
名稱		平行眼H	平行眼E
激光波長		532納粒（綠色）	532納粒（綠色）
激光等級		4	3B
產量		2.5W	0.4W
待機輸出		〇	0
頭	尺寸	89Wx305Lx109Hmm	89Wx256Lx82Hmm
	重量	3kg	1.9kg
	線纜長度	3m
調整功能	激光功率	〇	〇
	激光掃描頻率	〇	• •
	輕質板材發散角	〇	〇
	抵消	〇	-
主要選項	遙控器	它與主設備上相同的調節功能的電線長度5米
PC錄制軟件	粒子眼	粒子眼查看器
圖像分辨率		680×480像素
監控顯示系統		即時的
記錄		即時的
錄音文件格式		壓縮的AVI（自動連續編號的文件為2GB或更大）
實時圖像處理	背景減法	O
	追蹤	O	O
	微分	-	O
可選計數軟件		粒子眼DCF	粒子眼DCS
主要應用		懸浮顆粒計數	在光滑表面的顆粒計數
圖像分辨率		680×480像素	單線趨勢
采樣	即時的	O	O
	周期	1/29 97 sec
背景減法		O
取樣范圍設定		O	O
連續錄音時間		記錄容量內無限
文件格式		CSV





其他系統選項

專用皮套

反鏡（用于調整激光片照射方向）

示蹤發生器氣流可視化

＃專用的背景材料
